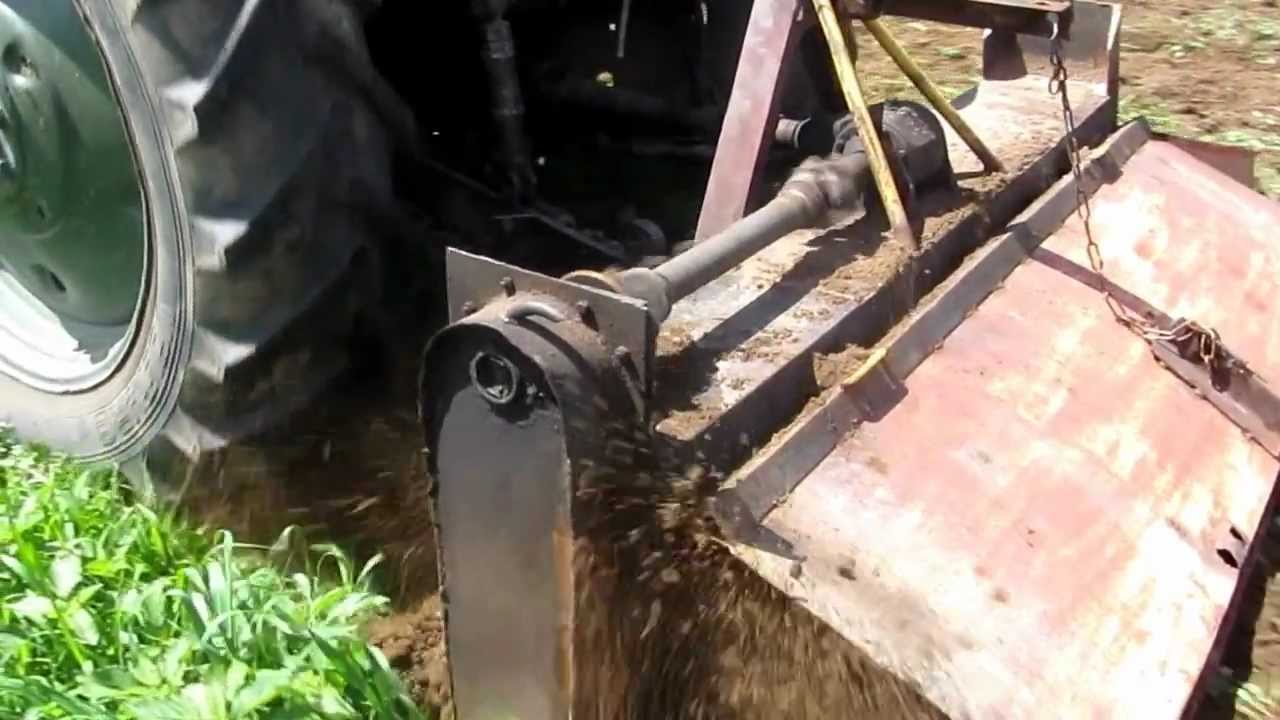

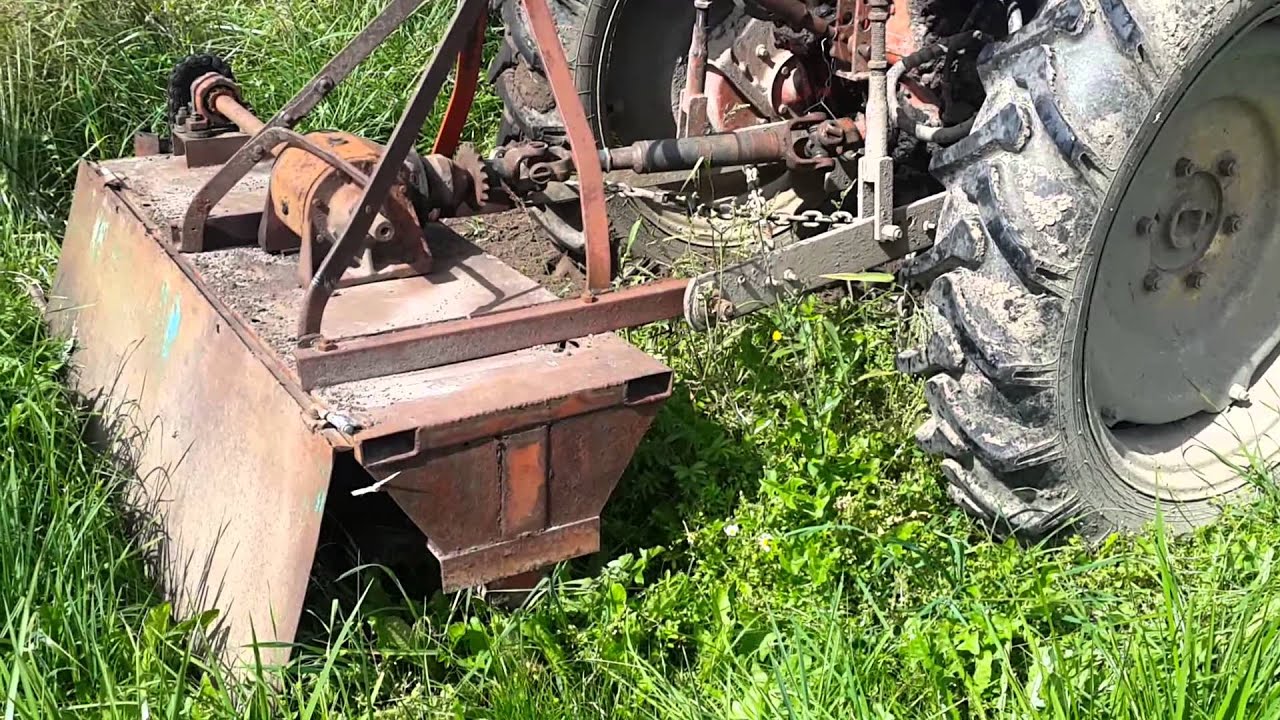

Изготовление почвофрезы к трактору Т-25 при минимальных затратах и минимуме инструмента.
Был куплен мост от Жигулей по объявлению. Состояние моста - отсутствие тормозных барабанов, колодок, проржавевшие крепления тяг и стабилизатора - поэтому обошелся буквально "за копейки", причём с доставкой. Состояние моста видно на фото. Из листового металла толщиной 10 мм вырезаны газовым резаком (пропан+кислород) две детали, отверстия под крепление чулка моста и фланцевого крепления вала вырезаны грубо резаком, далее "окультурены" - подогнаны зачистным кругом (сильно сточенным, т.е. малого диаметра). Просверлены отверстия. Фланцевые крепления вала найдены в металлоломе, там же подобрана полуось с УАЗа, побитый редуктор с УАЗа. Разобран дифференциал, извлечены две конические шестерни. Второй полуоси найдено не было, но найден первичный валик с КПП УАЗика. После небольшой доработки, подгонки шлицев болгаркой и уменьшение диаметра валика на токарном станке отлично подошел. Две полуоси Жигулёвского моста взяты с целью использования фланцев. Фреза с самого начала изготавливается ремонтопригодной, т.е. в случае поломки - минимум работы по ремонту и простота ремонта. Расчёты как таковые не производились, грубо прикинуто. Исходил из оборотов ВОМа, передаточного числа моста - грубо 125-130 оборотов фрезы, мощность передаваемая ВОМом грубо совпадает с нагрузочной способностью моста и пределом прочности цепных передач. Данные цепи взяты из интернета. Выбрана цепь с шагом 25.4 мм. Шаг цепи, диаметр звёздочек определил межцентровое расстояние между валом и полуосью моста. Несколько фото, продолжение будет на следующей неделе.
